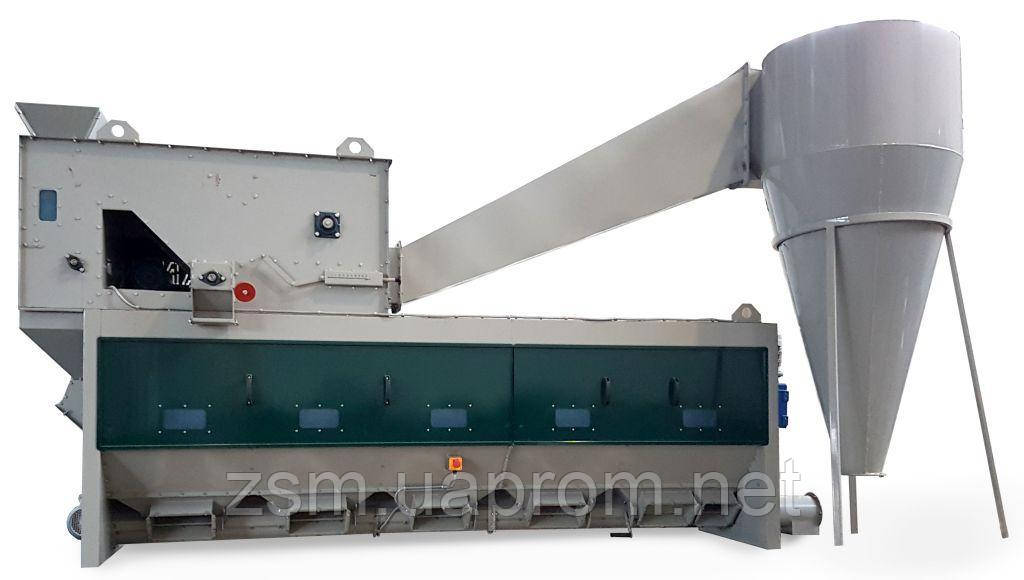

Сепаратор зерна універсальний з циклоном ОВС-355Ц

Сепаратор зерна з циклоном ОВС-355Ц є найбільш універсальною машиною для очищення зерна та насіння в усьому світі. Цей барабанний сепаратор має понад 50 різних варіантів використання.

Від багатофункціональної зерноочисної машини ОВС-355 сепаратор зерна ОВС-355Ц відрізняється наявністю циклону, який з'єднаний повітроводом з виходом аспіраційного блоку та встановлений на власні кріплення.

Універсальний барабанний сепаратор зерна з циклоном ОВС-355Ц успішно застосовується для сортування та калібрування різноманітної продукції (наприклад: суміш будь-якого зерна та домішок, зерно з великою кількістю сміття та сторонніх домішок, зерна кукурудзи з великою вологістю, волокна та насіння бавовни) .

1 і той же зерноочисний сепаратор з циклоном ОВС-355Ц може використовуватися як для високоякісного калібрування, так і для попереднього очищення великої кількості зерна та насіння.

Універсальністю барабанний сепаратор зерна ОВС-355Ц завдячує своїй інноваційній конструкції, що складається з великої кількості перекидних клапанів, регулювань, шнеків та трьох основних модулів:

• аспіраційного блоку, що видаляє легкі домішки та пил потоком повітря, який легко регулюється;
• очищувально-калібрувального блоку з  обертовим барабаном, що видаляє дрібні і великі домішки і розділяє зерно за допомогою решіт, які швидко змінюються і мають різні отвори;
• циклону з повітропроводом і власними опорами, який додатково очищає потік повітря, що викидається з аспіраційного блоку, від пилу і легких домішок.

Очищувально-калібрувальний блок та аспіраційний блок із циклоном сепаратора для зерна та насіння ОВС-355Ц можуть використовуватися окремо або разом залежно від потреби.

Забруднене зерно та насіння з домішками надходять у зерноочисний сепаратор ОВС-355Ц через приймальну воронку аспіраційного блоку і продуваються зустрічним потоком повітря, внаслідок чого відбувається відділення легких домішок та пилу. Більшість легких домішок (залежно від регулювання) осідає всередині аспіраційного боку, а потік повітря прямує в циклон, де відбувається його очищення від інших легких домішок і пилу.

Потім зерно або насіння самопливом надходять у барабан з решетами, де відбувається їх поділ за фракціями та очищення від домішок, що відрізняються за розмірами.

Отримані фракції очищеного зерна та домішок окремо виводяться з барабанного сепаратора через випускні патрубки та шнек залежно від необхідності. Існує понад 50 варіантів очищення та виведення із сепаратора зерна та відходів.

Для того, щоб будь-яка машина для очищення та сортування зерна працювала ефективно, вкрай важливо забезпечити очищення решіт від домішок, що застрягли і зерен. Рухливі щітки та котки, які встановлені у верхній частині зерноочисного сепаратора ОВС-355Ц,  забезпечують подвійне найбільш ефективне очищення решіт.

Сепаратор зерна із циклоном ОВС-355Ц виконує такі операції:

1. аспірація, коли видаляються тільки пил та легкі домішки за допомогою системи аспірації та циклону, а барабан та решета не використовуються;
2. попереднє очищення зерна без застосування аспірації – використовуються лише барабан із решетами для видалення домішок, які відрізняються від зерна за розміром;
3. попереднє очищення зерна – використовуються система аспірації та циклон барабанного сепаратора зерна для видалення легких домішок та решета – для грубих;
4. первинне очищення зерна або сепарація - використовуються система аспірації з циклоном для видалення легких домішок і решітний барабан для видалення домішок, які відрізняються від зерна за розміром;
5. вторинне очищення зерна - у цьому випадку використовуються система аспірації з циклоном і барабан з решетами для видалення домішок, які відрізняються від зерна за розміром та пошкодженого зерна;
6. сортування зерна – після очищення системою аспірації від легких домішок використовуються барабан з решетами для розділення зерна за сортами та видалення дрібних і великих домішок;
7. калібрування зерна – після очищення системою аспірації від легких домішок використовуються решета для точного поділу зерна за розміром;
8. поділ та очищення суміші зерна різних рослин (максимум трьох), що надзвичайно важливо при органічному землеробстві – відбувається з використанням барабана з решетами та системи аспірації з циклоном.

    Переваги універсального барабанного сепаратора зерна з циклоном ОВС-355Ц:

1. Універсальність та великі можливості

Один і той же універсальний сепаратор зерна ОВС-355Ц може використовуватися як для високоякісного калібрування, так і для попереднього очищення з великими обсягами переробки або поділу і одночасного очищення зерна відразу трьох рослин. Барабанний сепаратор ОВС-355Ц з циклоном має більше 50 варіантів застосування для очищення та сепарації будь-якого насіння та зерна.

2. Якість очищення зерна

При сортуванні та калібруванні насіння ефективність решіт, що видаляють дрібне сміття та роздроблені зерна через отвори, має вирішальне значення. Від цього великою мірою залежить продуктивність будь-якої зерноочисної машини. У машині для очищення з плоскими решетами під час роботи маса шару зерна, що лежить на нижньому решеті, заважає його ефективному очищенню, незалежно від того застосовується щітки, кульки або щось інше. У барабанному сепараторі очистка решіт здійснюється у верхній частині циліндра, де немає зерна. В результаті зерно і насіння легше і швидше проходять в отвори в решетах.

3. Точність калібрування зерна

Завдяки безперервному руху та відсутності вібрацій кожне зерно чи частка легше входять у отвори на решетах. Саме тому для точного калібрування частіше використовують барабанні зерноочисні сепаратори. У барабанному сепараторі ОВС-355 встановлено відразу 5 решіт, що дозволяє дуже точно розділяти будь-яке зерно або суміш різного зерна та насіння.

4. Зменшення вібрацій

Відсутність вібрацій зменшує динамічні навантаження, що дозволяє встановлювати ОВС-355 на будь-якому фундаменті або іншій основі.

5. Гнучкість експлуатації

Зерноочисні машини з плоскими решетами мають свої особливості, що полягають у тому, що верхнє решето може видаляти лише великі домішки, а нижнє - дрібні частинки, включаючи роздроблені та дрібні зерна. У сепараторі для зерна ОВС-355Ц кожна секція може використовуватися або для видалення великих частинок, або середніх або дрібних. При необхідності порядок роботи універсального сепаратора легко змінюється. При калібруванні кількість решіт визначає максимальну кількість фракцій, на які можна розділити зерно. У зерноочисний сепаратор з циклоном ОВС-355Ц встановлено відразу 5 решіт, що дає можливість розділяти і очищати суміш зерна і насіння відразу трьох різних рослин, що дуже важливо при вирощуванні органічної продукції.

6. Регульовані швидкість обертання та нахил барабана

Будь-яка зерноочисна машина з плоскими решетами має недолік - зі збільшенням швидкості та кута нахилу відбувається відскакування зерен та зниження точності калібрування. У барабанному зерноочисному сепараторі ОВС-355Ц з циклоном  зміна швидкості та нахилу підвищує плинність зерна та насіння, покращує точність калібрування, підвищує продуктивність, надаючи більше можливостей для отримання якісного результатату.

7. Бережне поводження із зерном та насінням

В універсальному зерноочисному сепараторі ОВС-355Ц зерно та насіння під час очищення та поділу весь час пересуваються самопливом, що усуває пошкодження зерна.

8. Легкість застосування для продуктів, що важко піддаються сортуванню

Універсальність сепаратора для зерна з циклоном ОВС-355Ц дозволяє використовувати його для відділення і калібрування широкого спектру продуктів. Один і той же зерноочисний сепаратор може успішно використовуватися як для високоякісного калібрування, так і для попереднього очищення великої кількості зерна та насіння.

9. Дуже швидка заміна решіт на сепараторі ОВС-355Ц

Швидка заміна решіт критично необхідна у разі підбору решіт для очищення дуже засміченого зерна або поділу та очищення зернової суміші різних рослин. Використання інноваційних швидкознімних кріплень, які має сепаратор зерна ОВС-355Ц, прискорює процес заміни 1 решета до 50 секунд. Це економить час і дозволяє зробити швидше процес очищення зерна та калібрування насіння.

Схема роботи універсального зерноочисного барабанного сепаратора з циклоном ОВС-355Ц в режимі очищення та поділу між собою зерна ріпаку, пшениці та сої.

Існує понад 50 схем роботи барабанного сепаратора зерна ОВС-355Ц.

A – завантаження неочищеного вороху

B – потік зовнішнього повітря

С – вивантаження зерна без очищення сепаратором (очищення від легких домішок)

D – вивантаження дрібних важких домішок

E – вивантаження дрібної фракції продукту (наприклад, ріпак, просо, гірчиця, льон)

F – вивантаження битого зерна, половинок

G – вивантаження середньої фракції продукту (наприклад, пшениця, ячмінь)

H – вивантаження великої фракції продукту (наприклад, горох, соя, кукурудза)

I – вивантаження великих відходів

J – вивантаження через шнек

K – вивантаження шнеку легких відходів

L – засмічене повітря з вентилятора (на циклон)

M - пил, полова, дрібне лушпиння та інші легкі домішки

N - очищене повітря

У результаті можна отримати окремо очищене зерно трьох різних рослин та домішки, розділені за фракціями.

ОВС-355Ц з циклоном - чудовий універсальний барабанний сепаратор з безліччю варіантів застосування, який може замінити відразу кілька машин для очищення зерна і отримання насіння.
